群吊电动葫芦的产品结构及应用

编辑:大力起重机械    浏览:6651    时间:2017-05-08

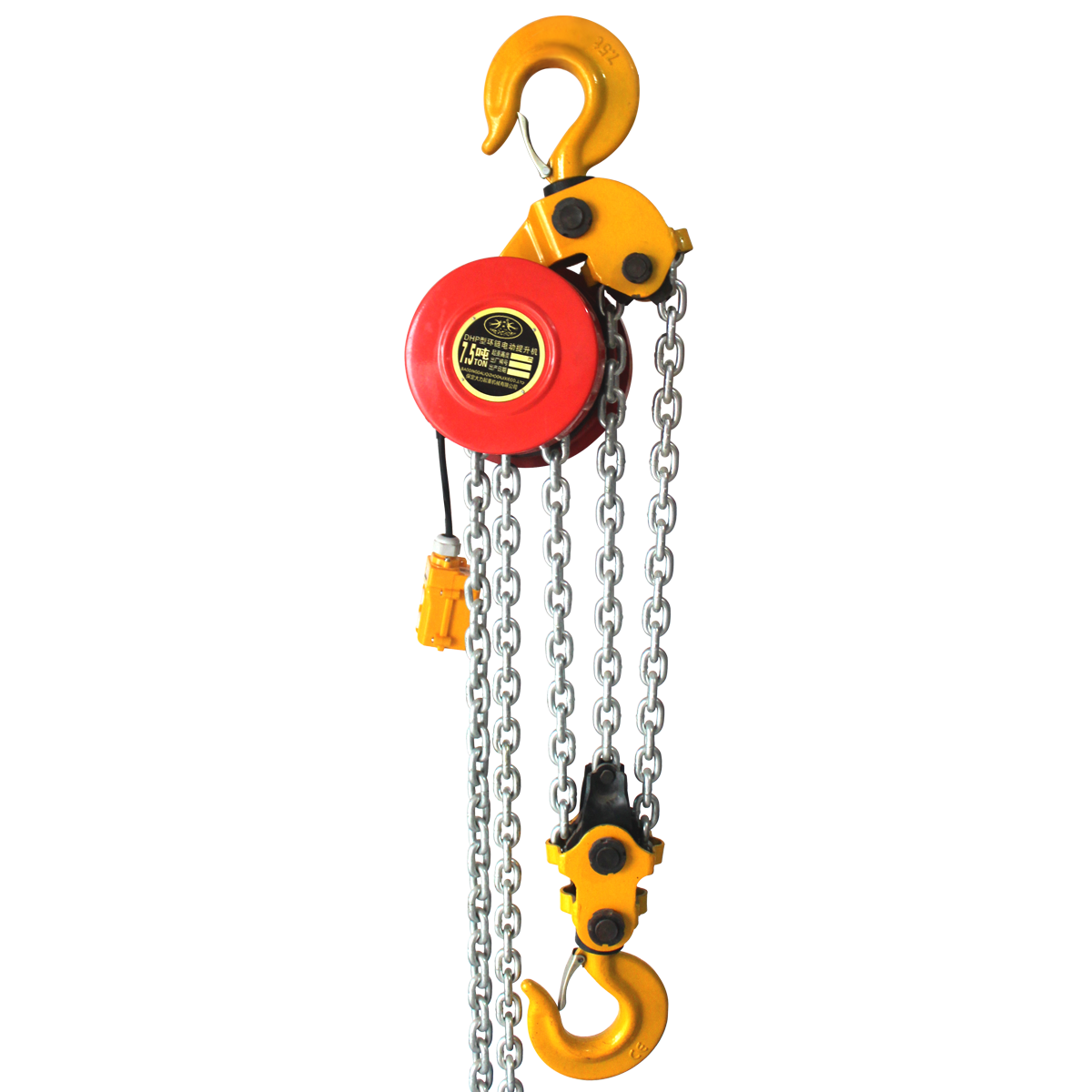

群吊电动葫芦是一种低速型环链电动葫芦，大的特点在于可多台同步使用，是用于高层建筑施工中外墙脚手架整体提升，油田油罐制作，群体吊装以及其他需要群体提升作业的轻小型起重机械。

群吊电动葫芦初是根据建筑施工及油罐施工的需要，经部分更改设计从HSZ手拉葫芦中衍生出的产品。因此，它既有手拉葫芦轻便小巧的有点，又有电动葫芦的自动功能，是一款应用极为广泛的电动葫芦产品。

群吊电动葫芦产品构造主要有以下几部分：

一、上钩组件

上钩、卡索板、构架、横销、游轮、

二、机体组件

罩壳：罩壳、螺母、垫片。

葫芦头：齿轮、三板、起重轮、导轮、挡板（分链器）、支撑杆。

行星减速器：箱体、行星架、行星齿轮、平键、弹簧挡圈。

电机：电机、太阳轮、平键、挡圈

三、链条

采用80级大包头链条

四、下钩组件

吊钩、卡索板、游轮、下构架

群吊电动葫芦是通过电机带动行星齿轮、行星齿轮通过行星架带动五齿长轴，五齿长轴带动片齿轮、四齿短轴和花键孔齿轮。这样，装置在花键孔齿轮上的起重链轮带动起重链条，从而可平稳提升重物。群吊电动葫芦在负载状态下是靠盘式电机制动的。
