电动葫芦定点运动PLC控制的设计、装接与调试

编辑:大力起重机械浏览:5174 时间:2020-06-18

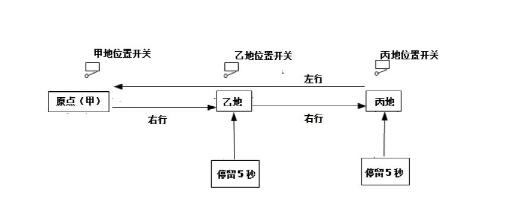

项目任务：图1电动葫芦定点运动图，采用PLC控制，进行设计、安装与调试并达到工艺要求。

工艺过程：

1、初始：电动葫芦位于甲地压动甲地位置开关，原点位置指示灯亮。

2、动作：

a、当按下启动按钮SB1，小车向右运动。

b、当电动葫芦运动至乙地时停止，停留5秒后继续向右运动。

c、当电动葫芦运动至丙地时停止，停留5秒后，向左运动。

d、当电动葫芦向左运动至甲地时停止。原点位置指示灯亮，完成一个完整的工作周期。

工作方式设置为：

1、手动启动。

2、手动控制：向右运动和向左运动。

3、单周期自动控制：完成一个完整的工作周期后停止。下一工作周期需按启动按钮启动。

4、周期循环自动控制：完成一个完整的工作周期后自动进入下一周期。

运行状态指示：原点（甲地）位置指示灯显示。

电路设计装设必要的电气保护（如短路、过载等）和联锁。
